원래 장소:
중국
브랜드 이름:
LEADTOP
인증:
ISO
모델 번호:
LTQF
연락주세요
인용 제목: 물티슈 생산 선 (40-120개/팩)
| 안건 | 상품 설명 | 수량 | 가격 | 총액 |
| 1 | LTQF-2800 고속 물티슈NS 접는 기계 | 1 세트 | $60,000 | $180,000 |
| 2 | LTQP-360 완전 자동 물티슈 NS애킹 미디엄통증 (자동접합 포장필름) | 1 세트 | $65,000 | |
| 삼 | LTQL-5800B 전자동 뚜껑 어플리케이터(SCARA) | 1 세트 | $55,000 |

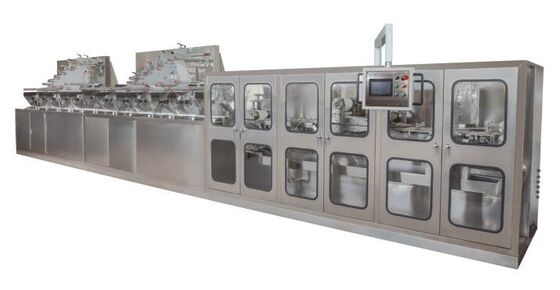

LTQF-2800 고속 물티슈NS 접는 기계
엘 생산 흐름: 풀기 - 원단을 레인으로 자르기 - 접기 - 젖음 - 자르기 - 파일 및 계산 - 전달
엘 주요 기술 매개변수
N 상품 유형: 젖은 물티슈
N 제품 속도: 250-380컷/분 (3000-4500개/분)
N 적합한 원료: 에어레이드지, 스펀레이스/열간압연 부직포
N 원료의 무게 : 40-80g/㎡
N 접는 방법: "Z" 모양(팝업 및 비팝업)
N 절단 결합:. a.더블 종이 선반
l B.10 레인 또는 12 레인, 2 롤
내가 다.원료 목록 폭: 900~1000mm
u 물티슈 길이: 140-220mm(터치스크린을 통한 설정)
N 원료의 크기: (1000-1250)×Ø1000 (mm,W×Dia)
N 젖은 티슈 펼친 크기: (140-220)×(150-250) (mm,L×W)
N 젖은 티슈 접힌 크기: (140-220)×(90-110) (mm,L×W)
n 재료 공급 시스템: 서보 모터
n 절단 시스템: 컨버터 모터
n 말뚝박기 시스템: 서보 모터
N 전원 공급 장치: 380V 50Hz
N 힘: 10KW
N 기계의 크기: 10200×3300×2000(mm,L×W×H)
N 기계 무게:5000kg
n 물 탱크: 400L 2pcs
기계 세부 사항
전기 구성
| 아니요 | 설명 | 사양 | 수량 | 비고 |
| 1 | PLC | FX3GA-60MT | 1 | 미쓰비시(일본) |
| 2 | 서보 모터(조직의 거리 제어 | MR-JE-300A | 1 | 미쓰비시(일본) |
| 삼 | 서보 모터(수신 조직) | MR-JE-70A | 1 | 미쓰비시(일본) |
| 4 | 터빈 웜 감속기 모터 | WPDA120-1:10-Y100L2-4 | 1 | 3KW Nanjing Utton(중국) |
| 5 | 인버터 | 4KW | 1 | 아트리치 |
| 6 | 터치 스크린 | 7 인치 | 1 | 위콘 |
| 7 | 에어 스위치 | 7 | 상하이 인민 | |
| 8 | 스위칭 전원 공급 장치 | S-200-24 | 1 | 상하이 밍웨이 |
| 9 | 표시 등 | 1 | 상하이 인민 | |
| 10 | 비상 정지 스위치 | 삼 | 상하이 인민 | |
| 11 | 전위차계 | 5KΩ | 1 | |
| 12 | 로터리 엔코더 | 증분 극 출력 | 1 | 고요(일본) |
| 13 | 계전기 | 오므론 | 4 | 오므론(일본) |
| 14 | 근접 스위치 | 오토닉스 | 6 | 오토닉스(한국) |
| 15 | 타이밍 릴레이 | CKHKC | 6 | 중국 |
| 16 | 접촉기 | 삼 | 상하이 인민 | |
| 17 | 서보 전자 변압기 | 4.5KW | 1 | 중국 |
| LTQF-2800 예비 부품 목록 | |||
| 아니요. | 안건 | 사양 | 수량 |
| 1 | 슬리팅 블레이드(위쪽) | 150×35×8 | 5개 |
| 2 | 슬리팅 블레이드(아래) | 150×30×10 | 3개 |
| 삼 | 라운드 벨트 | φ5 | 2개 |
| 4 | 테이퍼 롤러 벨트 | 850×30×3 | 2개 |
| 5 | 절단날(위) | 8*29*150 | 2개 |
| 6 | 절단날(아래) | 10*15*150 | 2개 |
| 7 | 걸쇠 | 6개 | |
| 8 | 컨베이어 블렛 | 2220*18 | 2개 |
| 9 | 컨베이어 블렛 | 2150(2140*18) | 2개 |
| 10 | 공구 상자 | 1 세트 | |

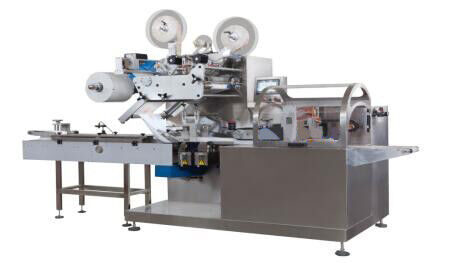

LTQP-360 전자동 물티슈 포장기(자동 접합 포장 필름)
생산 유형: 아기 물티슈
팁: 장착 8 Yaskawa 브랜드의 서보 모터 유닛
생산 공정 : 접는 기계에 연결 → 자동 공급 닦음 → 포장기로 이송 → 포장 필름 설정 → 창 구멍 레이블 설정 → 중앙 밀봉 → 끝 밀봉 및 왕복 절단 → 완제품 출력.
MainTechnical 매개변수:(포장에 적합 :40-120개/가방)
AFS 세부 기계:
완제품 샘플:
LTQP-360 주요 전기 구성 목록
(야스카와(일본) 전기(Yaskawa에서 8개 서보 모터)
| 아니요 | 항목 설명 | 사양 | 수량(개) | 주목 |
| 1 | 모션 컨트롤러 | JEPMC-MP2300S-E | 1 | 야스카와(일본) |
| 2 | 확장 모듈 | R7K4FML-6-DCA32A | 1 | 야스카와(일본) |
| 삼 | 서보 모터/서보 유닛 | SGMJV-08ADE6S /SGDV-5R5A11A | 5 | 야스카와(일본) 750w |
| 4 | 서보 모터/서보 유닛 | SGMGV-13ADC61 /SGDV-120A11A | 1 | 야스카와(일본)1.3kw |
| 5 | 서보 모터/서보 유닛 | SGMGV-20ADA61/SGDV-180A11A | 1 | 야스카와(일본) 1.8kw |
| 6 | 서보 모터/서보 유닛 | SGMGV-09ADC61/SGDV-7R6A11A | 1 | 야스카와(일본)0.85kW |
| 7 | 전원 케이블 + 인코더 케이블 | JZZP-CVM09/JZSP-CVP02-05 | 1 | 야스카와(일본)850w |
| 8 | 전원 케이블 + 인코더 케이블 | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | 야스카와(일본) 750w |
| 9 | 전원 케이블 + 인코더 케이블 | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | 야스카와(일본)1.3kw 야스카와(일본)1.8kw |
| 10 | 통신 케이블 | JEPMC-W6002-05 | 12 | |
| 11 | 종단 저항 | JEPMC-W6022-E | 2 | |
| 12 | 터치 패널 | 와인뷰 | 1 | 7 인치 |
| 13 | 에어 브레이크 스위치 | LG | 12 | |
| 14 | 잔류 전류 차단기 | 친트 | 1 | |
| 15 | 접촉기(스위치) | 슈나이더 | 1 | |
| 16 | 전원 스위치 | M&W | 1 | 350w |
| 17 | Solod State Relay(SSR) | ANV | 6 | |
| 18 | 온도 조절기 | DTE10P | 1 | |
| 19 | 계전기 | 오므론 | 4 |
| LTQP-360 예비 부품 목록 | |||
| 안건 | 이름 | 사양 | 수량, 개 |
| 1 | 펀치 커터 | 표준 40mm×20mm | 1 |
| 2 | 세로 밀봉 가열 휠 | 4 | |
| 삼 | 수평 밀봉 가열 파이프 | 4 | |
| 4 | 테이퍼 롤러 벨트 | 2 | |
| 5 | 열전대 | 2 | |
| 6 | 재료 미는 벨트 | 5 | |
| 7 | 수평 밀봉 절단 블레이드 | 1 | |
| 8 | 공구 상자 | 1 세트 | |

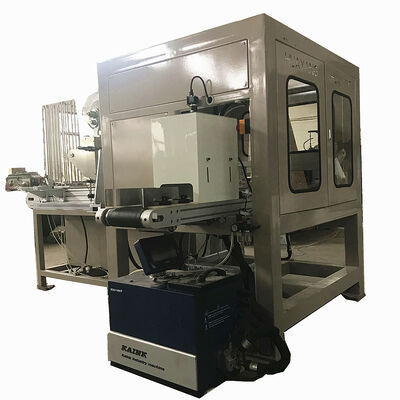

LTQL-5800B 전자동 뚜껑 어플리케이터(SCARA)
I. 기술적인 매개변수
| 속도 | 45-60 개/분(예: 250mm에서 필름 길이) | ||
| 맥시.포장 필름 길이 | 300mm (필름 길이는 실제 생산 속도에 영향을 미칩니다) | ||
| 물티슈 패키지 치수 | 길이 | 너비 | 키 |
| 300mm | 45-120mm | 10-80mm | |
| 정확도 | ±1.2mm | ||
| 전압 필요 | 3상 AC380V 50/60Hz | ||
| 힘 | 7.5KW | ||
| 기압 | 0.4 - 0.6MPa, 1.0m³/hr | ||
| 치수 | L 2000 * W 2650 * H 1650 mm | ||
| 무게 | 1200kg | ||
Ⅱ.설명
1. 3C 전자 제품에 널리 사용되는 Delta의 SCARA 본체를 채택한 SCARA 본체는 우수한 속도, 정밀도, 선형성 및 수직성을 가지고 있어 덮개를 잡고, 덮개를 덮고, 물티슈 패키지에 덮개를 붙여넣는 작업을 빠르고 정확하게 완료할 수 있습니다.
2. E-Vision 시스템: 차세대 인간화 작업 인터페이스인 Delta의 DMV2000 E-vision 시스템을 사용하여 E-visual 검사 시스템을 신속하게 구축하고 높은 수준의 CameraLINK 인터페이스 카메라를 사용하여 고속 산술 처리, 내장형 PLC 통신 연결에서 자동으로 데이터를 교환합니다.작동 모드의 표시 및 작동 인터페이스는 사용자 정의할 수 있으며 작동 및 유지 관리를 단순화합니다.
3. 터치 스크린: 뚜껑 잡는 위치 설정, 코팅 위치 설정, 접착제 스프레이 트랙(장방형, 활주로 유형, 타원 유형과 같은 압정) 및 기타 매개변수 보정과 같은 7인치 터치 스크린을 통한 모든 주요 명령 터치 스크린으로 설정하거나 수정할 수 있습니다.
4. 비전 광원: 그것은 민간 광원보다 내구성이 강한 산업용 LED 광원을 채택하고 감쇠 시간을 연장하며 광원은 스트로보 플래시를 사용하지 않아 촬영의 정확도를 향상시킵니다.
5. 전시: 그것은 작업장 사용을 위해 더 적당한 15 인치 산업 전시를 채택합니다.
III. 주요 전기 구성
| 아니요. | 안건 | 사양 및 모델 | 수량 | 표시 |
| 1 | 스카라 바디 | DRS40L3SS1BN002(CVT 포함) | 1 | 델타 |
| 2 | 컨트롤러 #1 | DMV2000-CL2-HS | 1 | 델타 |
| 삼 | 카메라 | DMV-CM4MCCL | 1 | 델타 |
| 4 | 카메라 렌즈 | DMV-LN16M06 | 1 | 델타 |
| 5 | 케이블 | DMV-CAF03CL | 1 | 델타 |
| 6 | 서보 시스템 | B2-750W | 삼 | 델타 |
| 7 | 컨트롤러 #2 | DVP32ES200T | 1 | 델타 |
| 8 | 터치 스크린 | DOPB07E411 | 1 | 델타 |
| 9 | 핫멜트 장치 | 1 | 고등학교 |
